一、船舶过桥神器——桥梁水位高度测量屏

       汛潮时期，水涨船高，船舶是否会撞到桥梁？看过来，维的美为您介绍一款

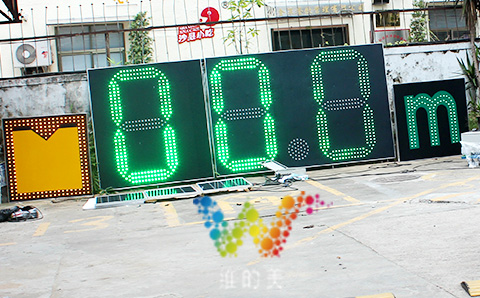

船舶过桥神器——桥梁水位高度测量屏

        这款船舶过桥神器——桥梁水位高度测量屏有什么作用呢？

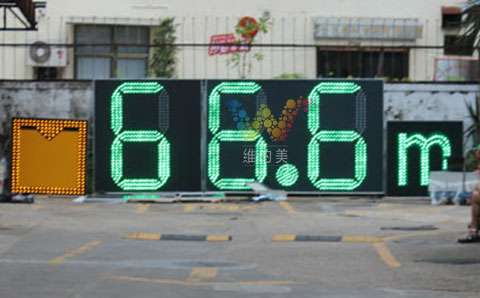

       桥梁水位高度测量屏是一种桥梁通航高度实时显示系统，能实时显示航道桥

梁距离水面的通航数字值，桥梁水位高度显示屏亮度高、视距1500m以上，内容

完整、准确以警示过往的船只，及时提醒超高船只安全避让，指引不超高的船舶

放心通过，以提高船舶通行的安全性，有效避免超高船只对跨河桥梁和辅助设施

造成损坏，有利于提高船舶的通过效率，消除隐患，为航运交通保驾护航。能及

早提醒船舶驾驶员注意，有效避免船碰撞桥梁事故的发生。

二、安装桥梁水位高度显示屏的重要意义：

        随着我国经济的快速发展，我国水运发达地区的航运业也随着发展。一方面

内河船舶船型趋向大型化，另一方面，越来越多的江海直达海轮需要进入内河航道，

大型船舶和海轮进港对航道的通航净空高度提出了更高的要求。

        影响航道净空高度的主要是跨河桥梁，因为桥梁的高度是固定的，而且往往

因为投资的原因桥梁的净空不可能做得很高；因此，桥梁的通航净空高度与船舶

对净空的要求就发生矛盾。

        加上涨潮、洪水等原因导致水位上升，通航净高进一步减少，再加上夜航、

雨雾天等不利天气对驾驶员的视野的影响，导致船舶碰撞桥梁的事故时有发生。

        为减少桥、船之间净空方面的矛盾，在桥梁上设置视距足够的能实时显示

桥梁通航高度的装置显得十分重要。

三、桥梁水位高度测量屏的接线说明

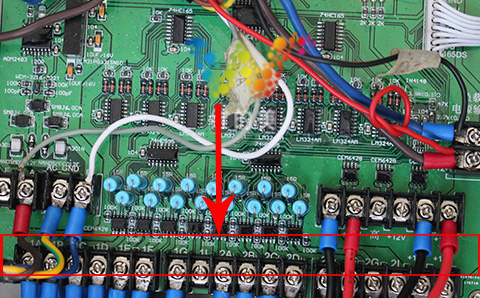

1.显示屏与控制机的接线说明

（1）“8.8”字屏接线：

① 第一个‘8’连接主控制卡1A、1B、1C、1D、1E、1F、1G

② 小数点连接主控制卡的2I

③ 第二个‘8’连接主控制卡2A、2B、2C、2D、2E、2F、2G（如图所示）



（2）“8”字屏接线：‘8’连接副控制卡（在主控制卡下方）1A、1B、1C、1D、

1E、1F、1G

备注：控制板上，每个接线口上面都标有文字说明：如1A、1B……

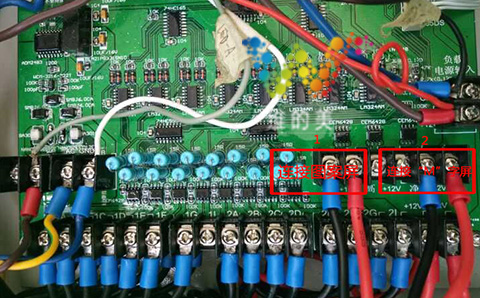

（3）①“波浪形”图案屏连接数字‘1’的两个端口（如图所示）

②“M”字屏连接数字‘2’的两个端口（如上图所示）

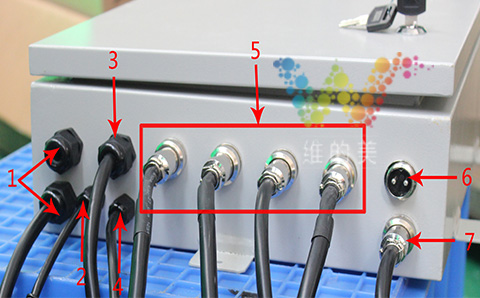

2.控制机箱的端口接线说明：

1.数字‘1’端口连接300W的太阳能板，表示太阳能输入。

2.数字‘2’端口连接10W的太阳能板，用作判断白天或黑夜。

3.数字‘3’端口连接蓄电池正极（12V）。

4.数字‘4’端口连接485通讯接口。

5.数字‘5’端口从左到右连接“8”字屏与“8.8”字屏（4个端口分别连接88.8）。

6.数字‘6’端口连接“波浪形”图案屏。

7.数字‘7’端口连接“M”字屏。

除了桥梁水位高度显示屏，维的美还生产其它型号交通信号灯：

1、移动红绿灯

2、隧道指示灯

3、洒水车箭头灯

4、太阳能爆闪灯等
